通過ArcScene 建立三維地圖模型步驟

如何通過ArcScene 建立三維地圖模型

開始學習

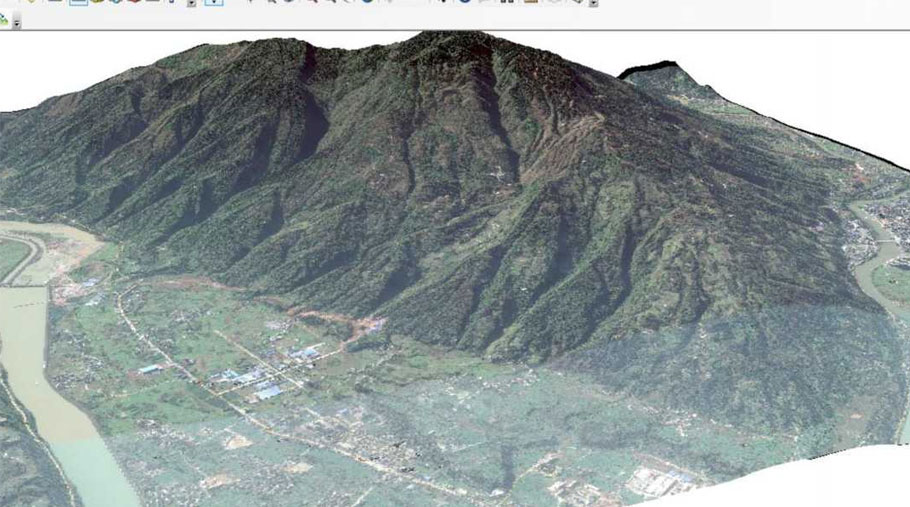

查看效果圖

具體操作步驟如下

Step1：下載衛星影像和高程等高線

下載你需要區域的DEM數據和衛星影像數據。請參考【衛星影像下載】和【高程等高線下載】
注：下載的高程和衛星圖像可以選擇不一樣的對應級別，不需要兩個的級別都選擇一樣，建議：高程下載16級或者17級，衛星圖像級別越高，生成的三維越清晰，越詳細。

Step2：將高程等高線進行投影轉換

由于是經緯度坐標信息的需要轉成大地坐標系的，方便高程海拔高度顯示。本案例以轉換成UTM(WGS84)為例子，如右圖。具體步驟請參考【如何進行投影轉換】

Step3：輸出高程為海拔網格格式

保存為DEM，選擇【輸出海拔網格格式】，在彈出的對話框中選擇【DEM】，到此高程的預處理已經完成。

Step4：將衛星圖像也處理成UTM投影

同第2、第3步驟操作，將衛星圖像處理成UTM投影，僅最后輸出模式為GeoTIFF

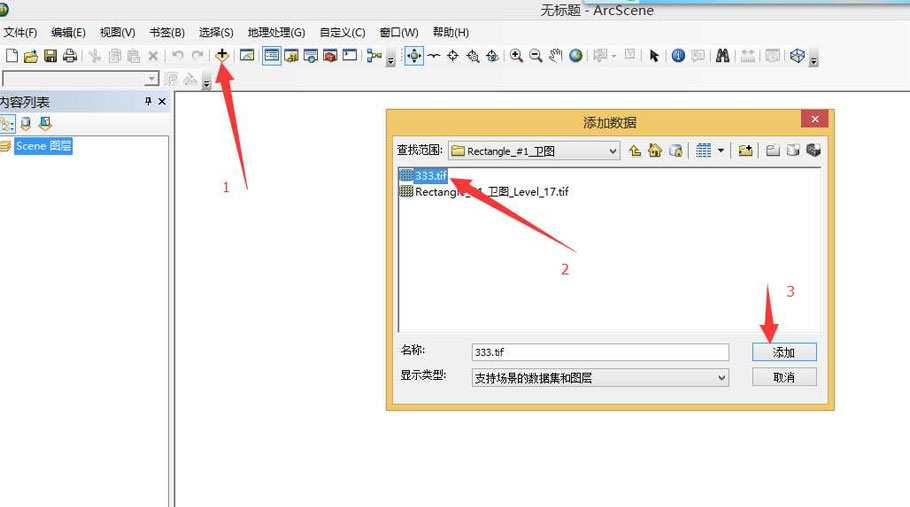

Step5：在ArcSence中打開衛星影像

在ArcSence中打開轉換后的衛星影像，打開步驟如圖，點擊箭頭所指的【+】號，添加剛才轉成UTM投影的衛星圖像

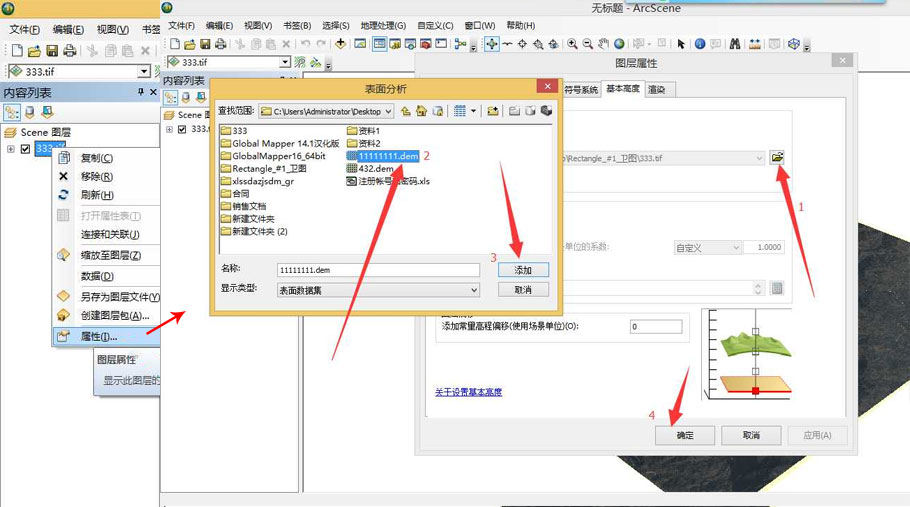

Step6：打開高程等高線文件

鼠標指到左邊打開的衛星圖像的文件名，點擊【右鍵】，彈出屬性框，選擇【屬性】，然后選擇紅色【1】箭頭指向，打開剛才轉換之后的 DEM高程數據，然后【添加】，再點【確定】如圖

完成！

到此，三維已經生成好了，三維的圖像效果清晰度和你下載的衛星圖像級別有關系，高程級別越高，三維輪廓越精細，衛星圖像級別越高，三維效果越清晰
