投影設置及數據導出

       矢量等高線生成完成后（詳細生成過程參加上一章節：矢量等高線生成）,我們就能夠設置投影和導出等高線數據。

投影設置

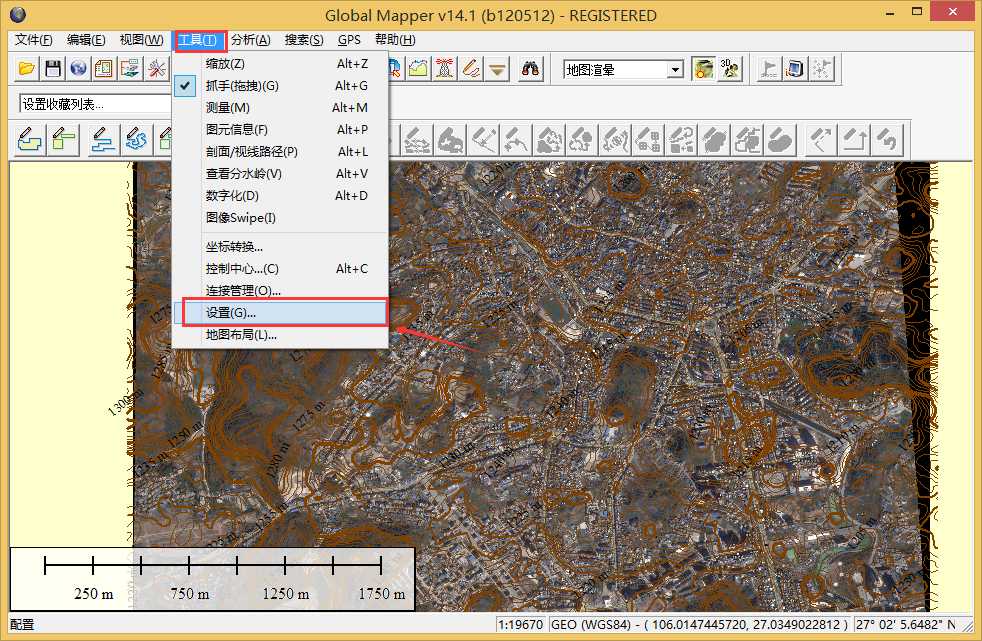

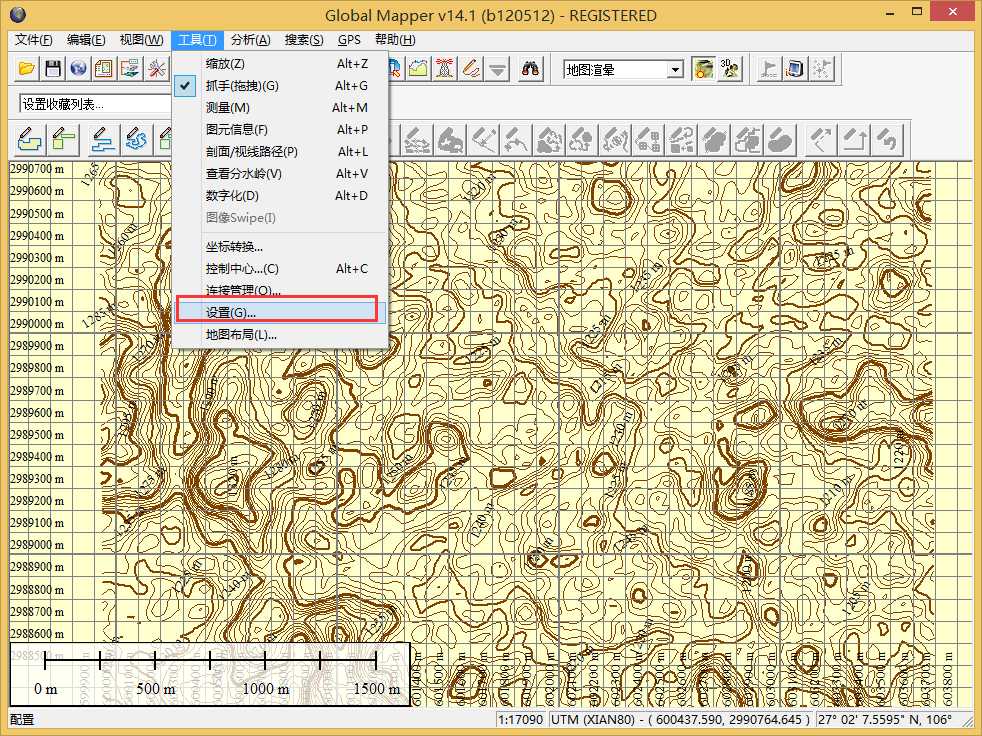

       我們生成等高線默認的坐標是WGS84地理坐標系，我們可以通過標題欄->工具->設置->投影來設置我們想要目標投影系。如下圖所示。

如下圖所示為將投影設置成平面wgs84坐標系

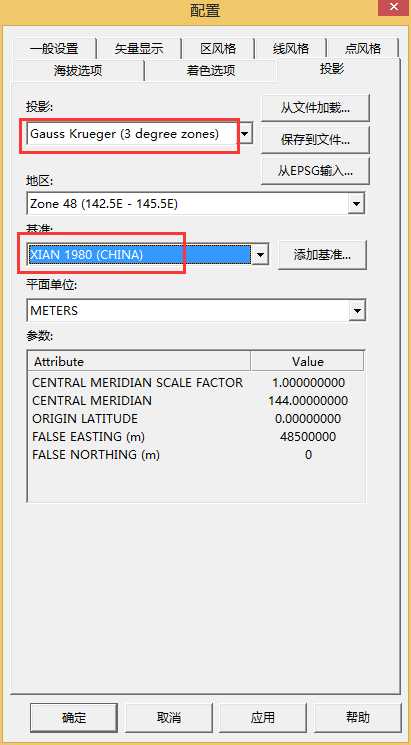

如下圖所示將投影設置成3度帶，XIAN80坐標系

設置經緯度網格

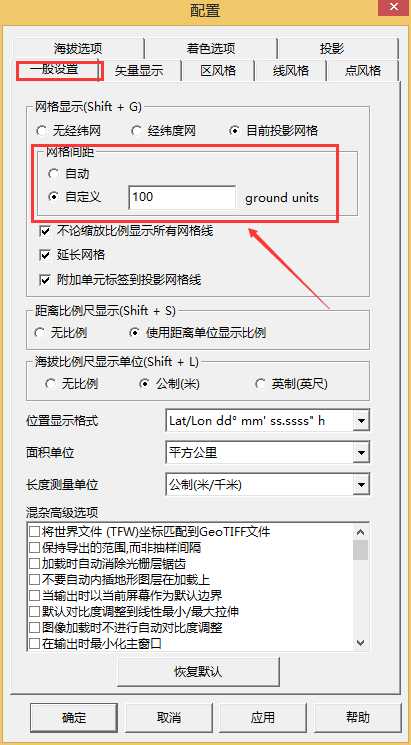

       可以指定經緯度網格，可以通過標題欄->工具->設置->一般設置來設置我們想要目標投影系。如下圖所示。

設置顯示比例

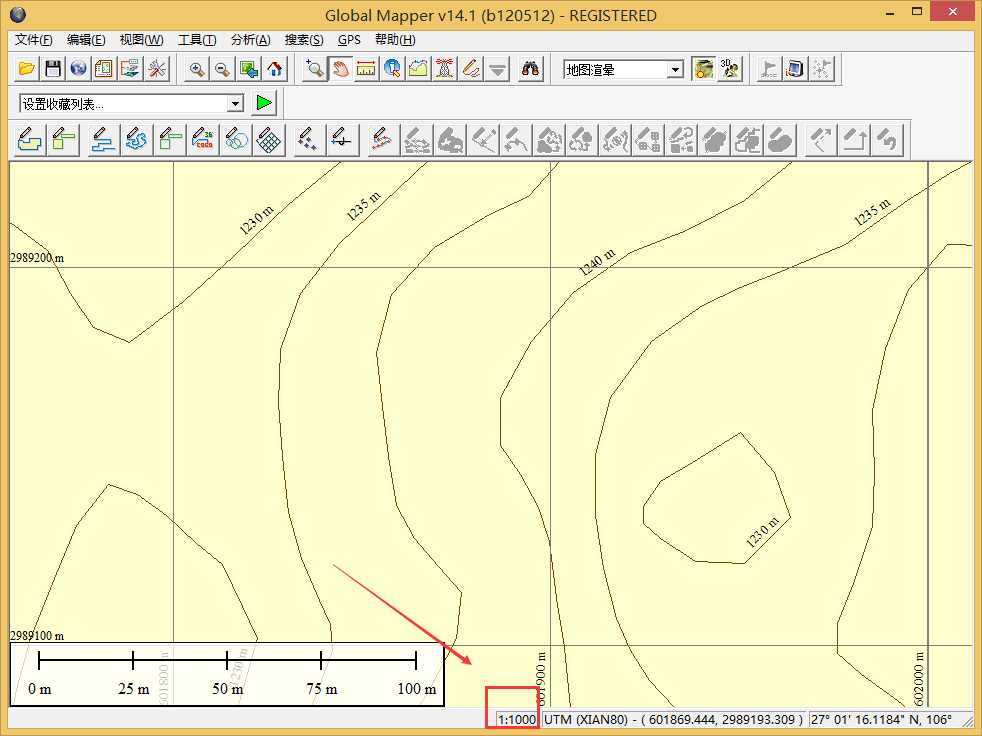

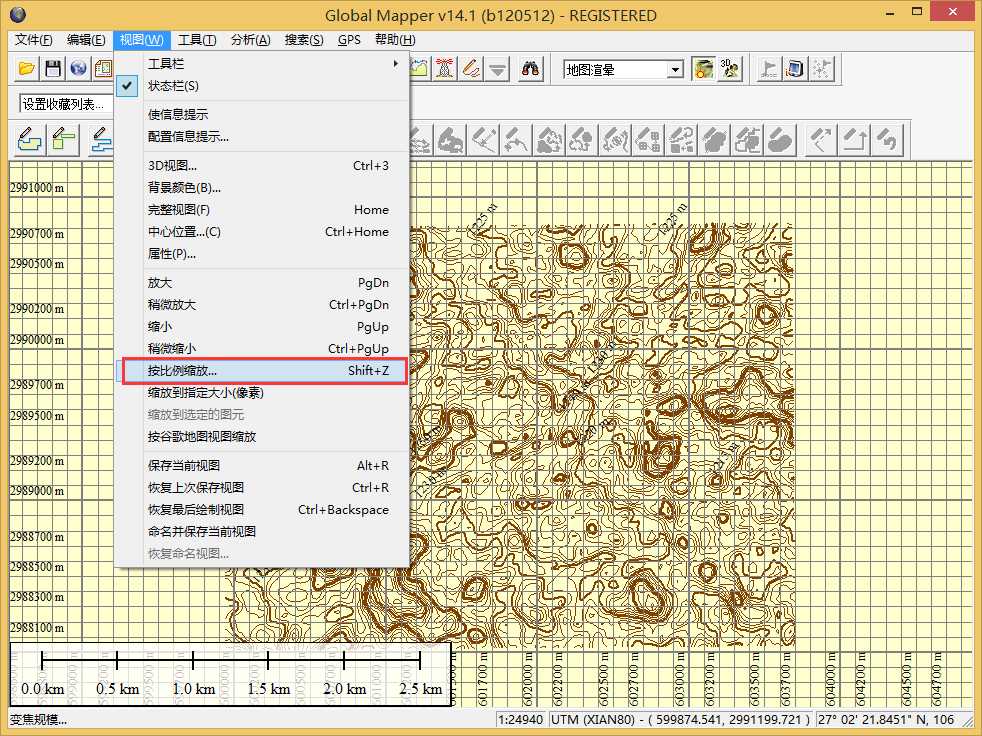

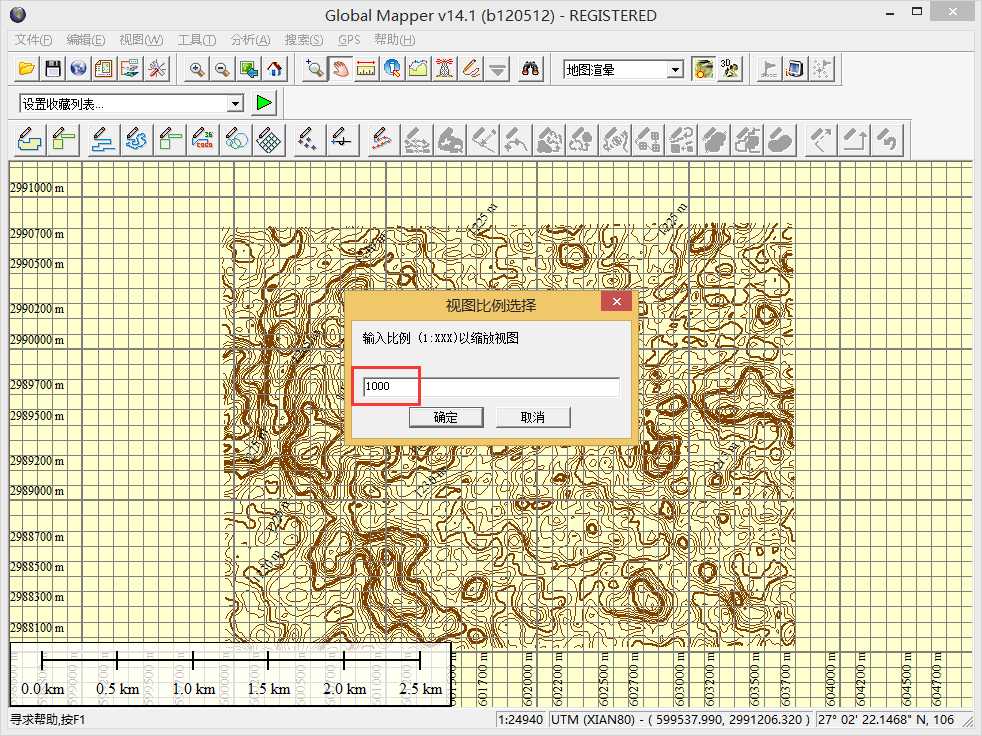

       可以通過標題欄->視圖->按比例縮放來設置顯示比例。如下圖所示。

等高線格式導出

生成等高線和設置好投影后，我們可以把矢量的等高線輸出成shp、dwg、dxf【Auto Cad】格式。如下圖所示。

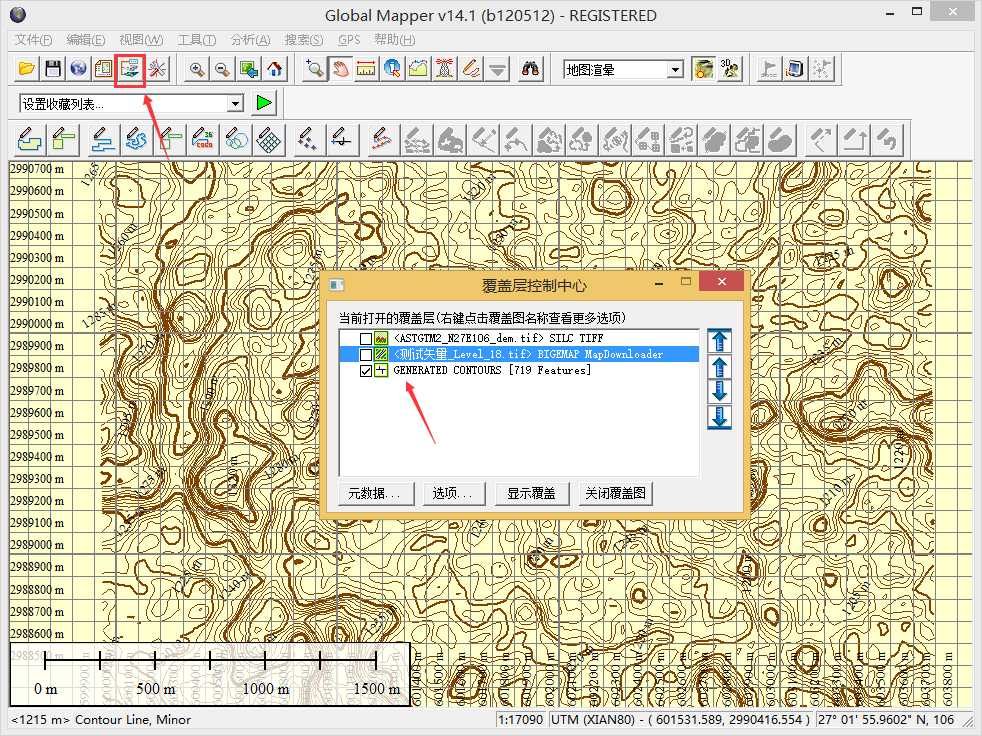

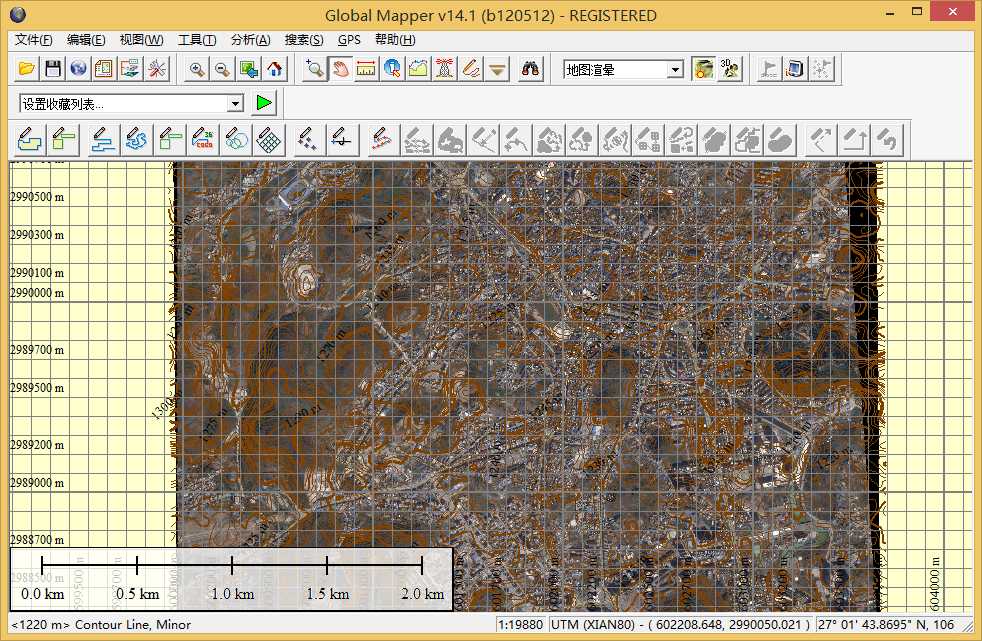

通過控制中心只保留等高線圖層顯示，隱藏其他圖層。

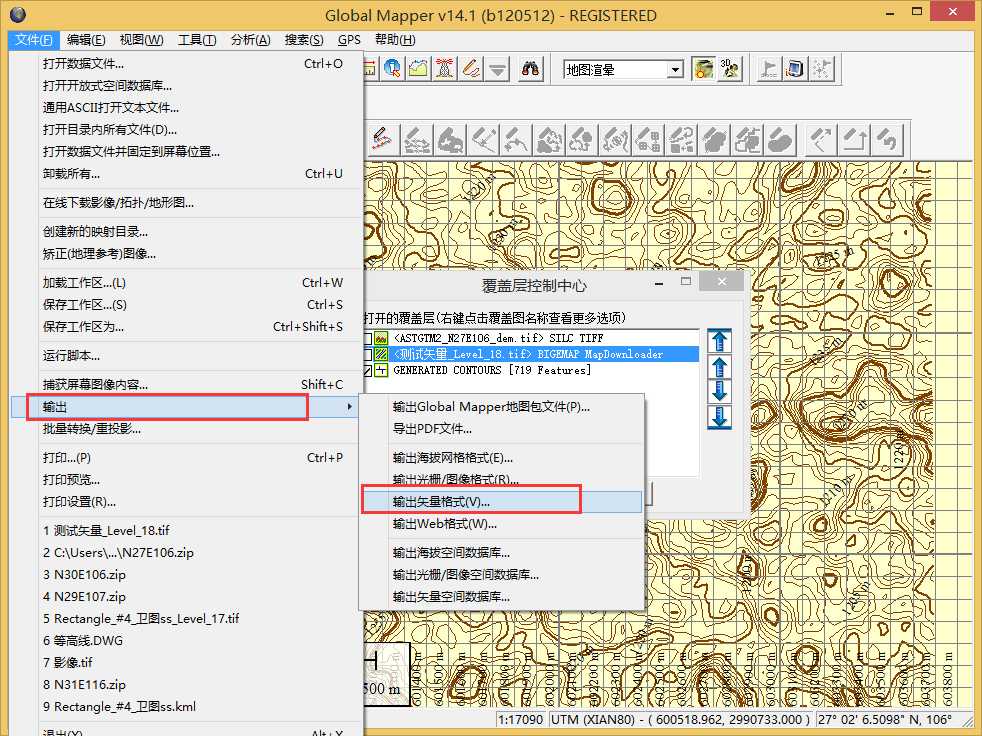

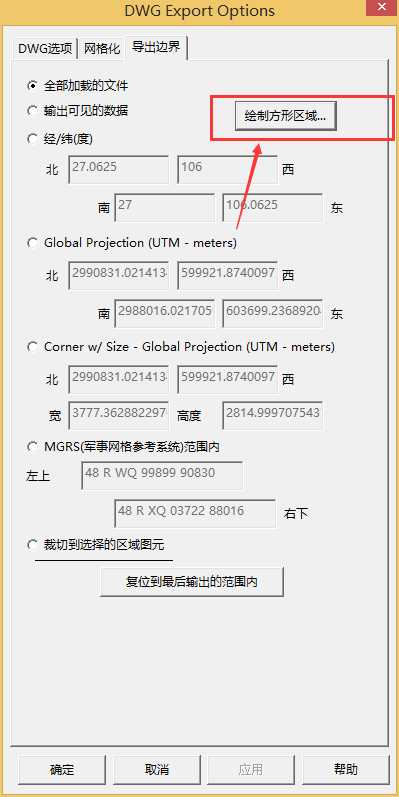

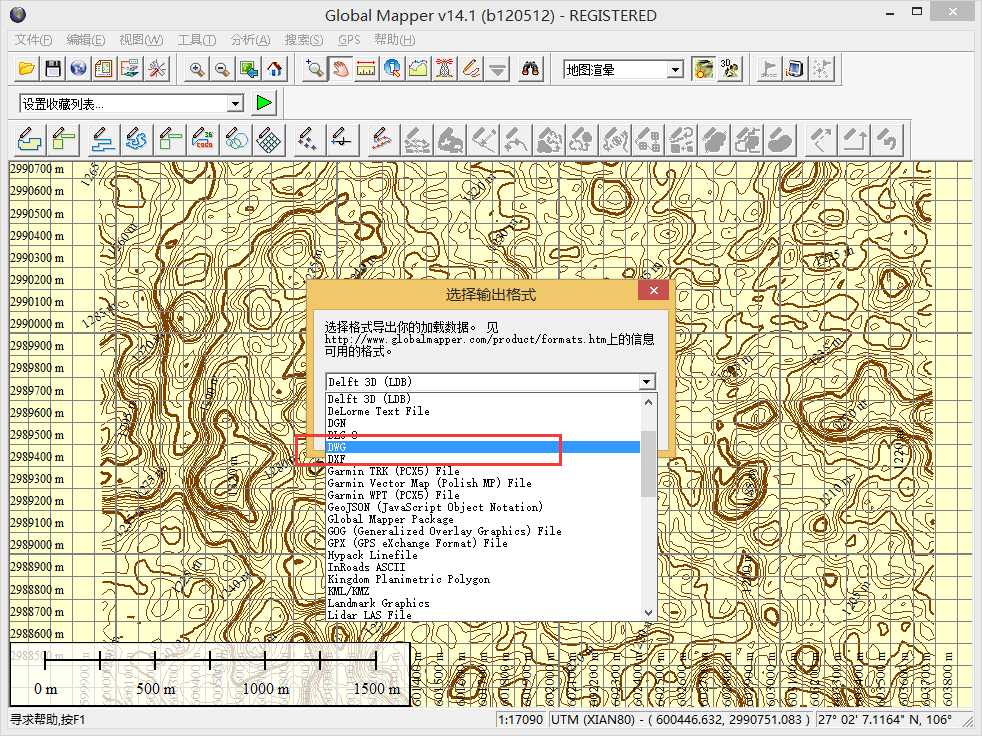

       通過菜單欄->文件->輸出->輸出矢量格式可以選擇輸出格式和指定輸出范圍，如下圖所示?？梢赃x擇生成shp、dwg、dxf【Auto Cad】等格式。

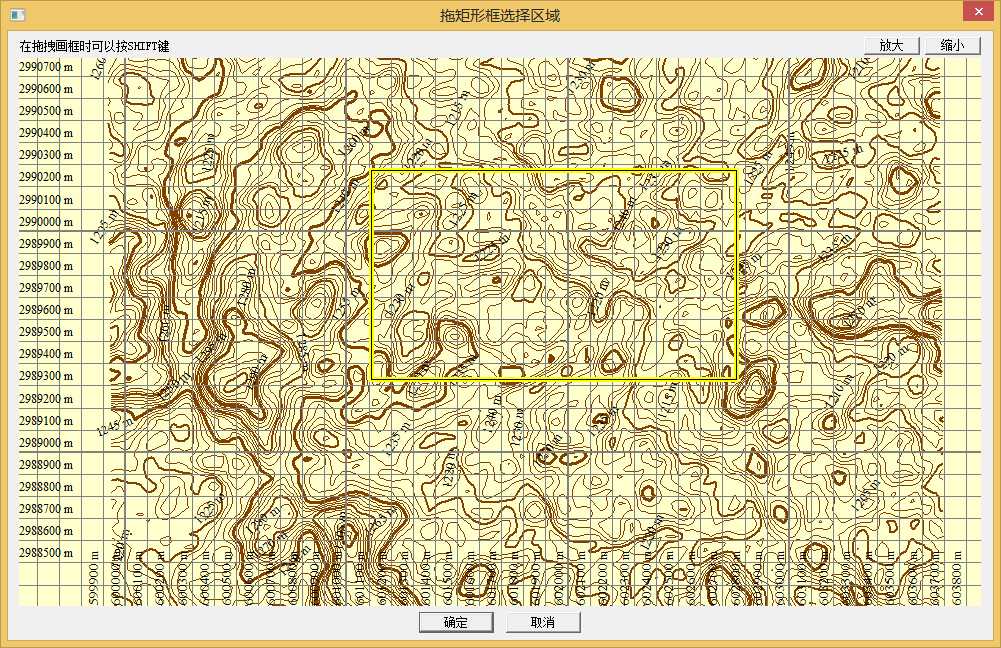

       如下圖所示為選擇需要輸出的等高線范圍。

矢量等高線和影像插入CAD

實例內容：將前面章節的地理wgs84影像和等高線轉換成平面wgs84坐標系,并將矢量等高線插入到auto cad 2008。

• 生成矢量等高線，并且設置投影成wgs84平面投影

參加前面教程，生成矢量等高線，并且將等高線設置從wgs84平面投影，在Global Mapper 14.0中，選擇工具欄->工具->設置->投影。

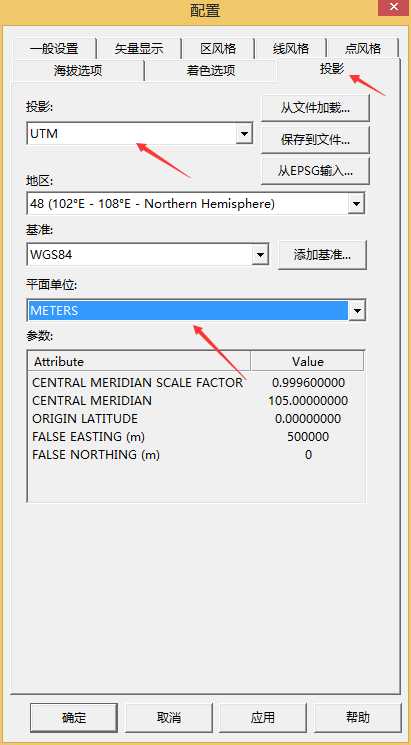

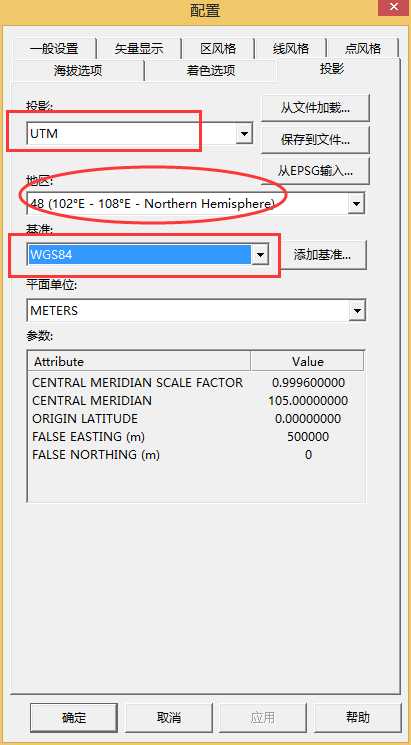

設置投影為UTM,基準面設置成WGS84,地區系統是自動識別。

注意：地區是系統自動識別的，我們一定要記錄好這個地區號，后面轉換影像投影的時候要用到這個數據，此處的地區號為48.

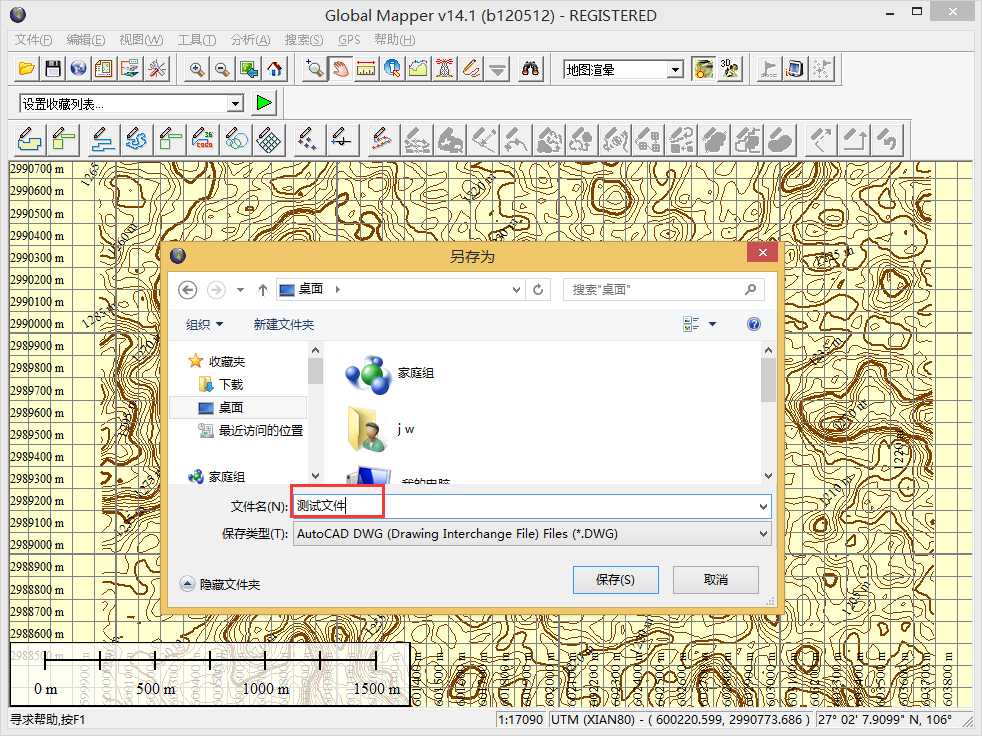

設置完成后導出DWG矢量格式的等高線數據。

• wgs84地理投影影像轉換成wgs84平面投影

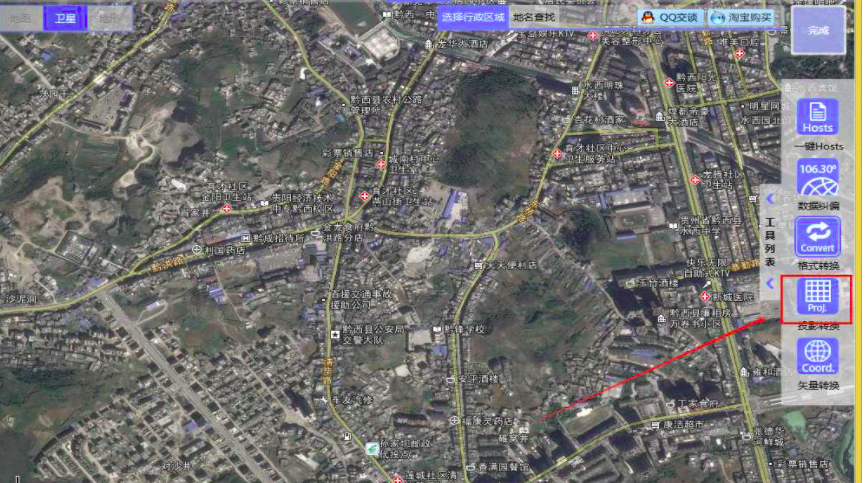

使用BIGEMAP全能版，使用投影轉換工具將wgs84地理投影影像轉換成wgs84平面投影，如下圖所示：

詳細可參見投影轉換章節

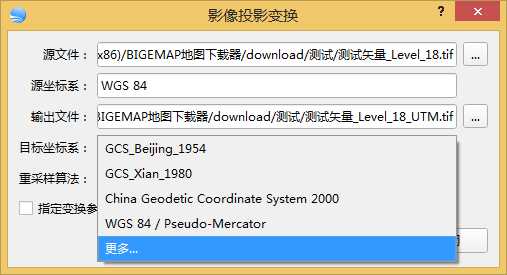

投影轉換時，選擇源文件、指定輸出文件和目標投影。注意：目標投影選擇“更多…“。

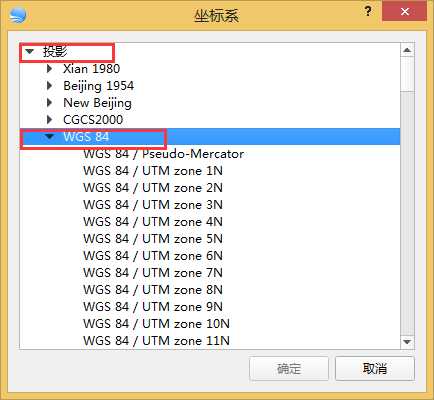

彈出對話框 選擇投影類型

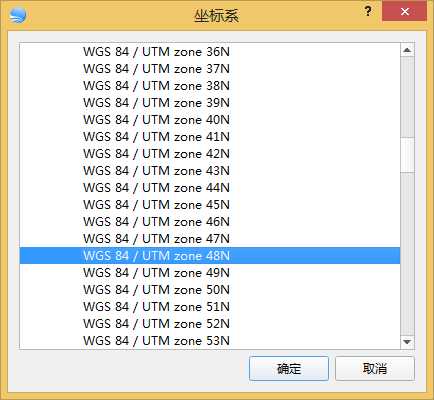

步驟1中我們知道，投影的地區號為48，現在我們選擇wgs84/UTM zoom 48N。

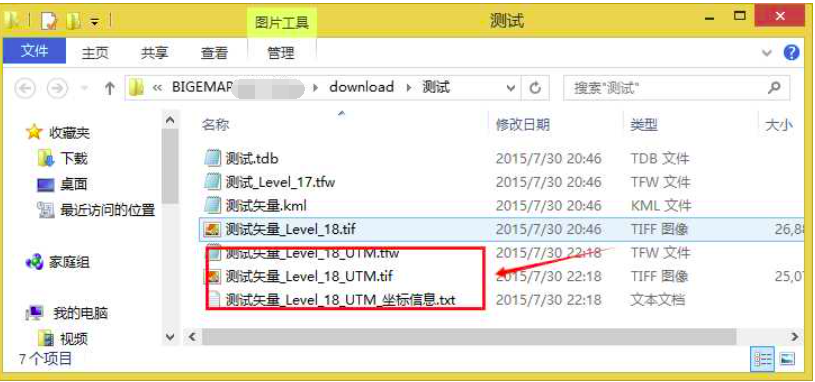

轉換完成，打開轉換后的目錄我們發現多生成了3個文件。

     轉換后UTM影像文件

      轉換后坐標信息

• 將矢量等高線和影像插入auto cad 2008

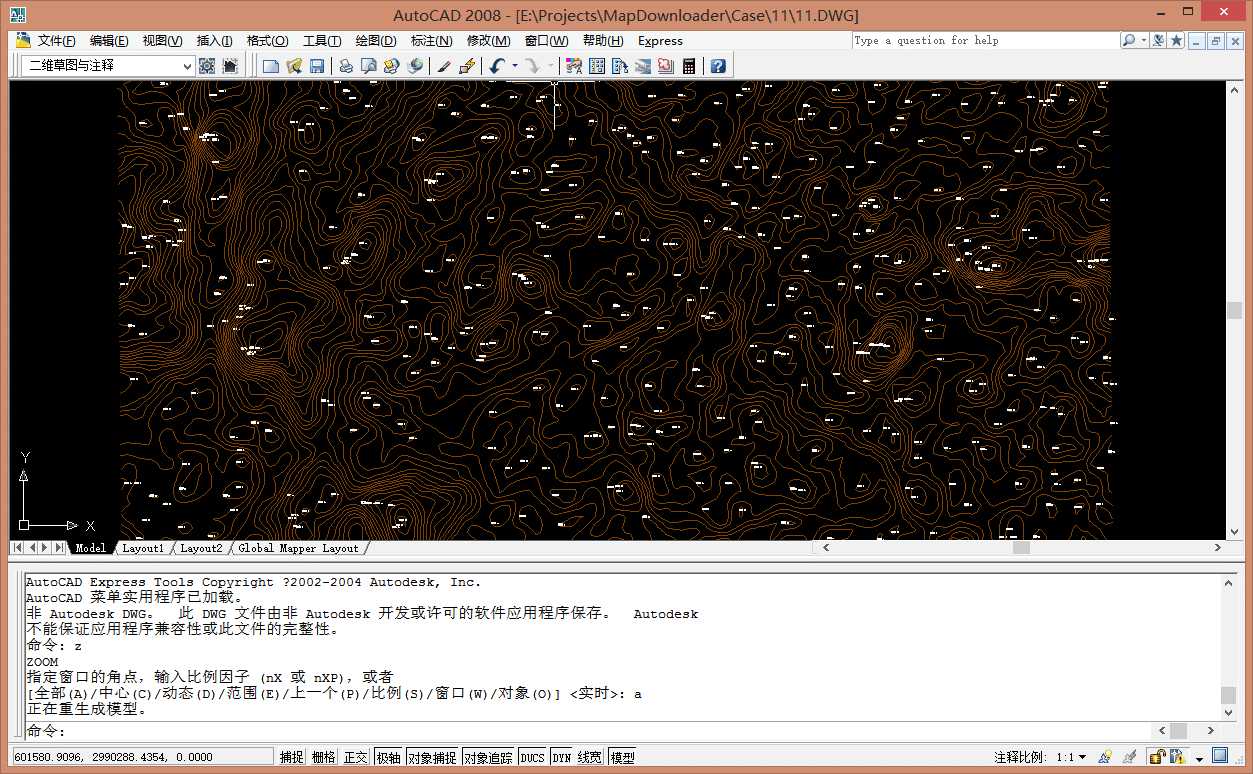

打開auto cad 2008打開等高線矢量dwg。

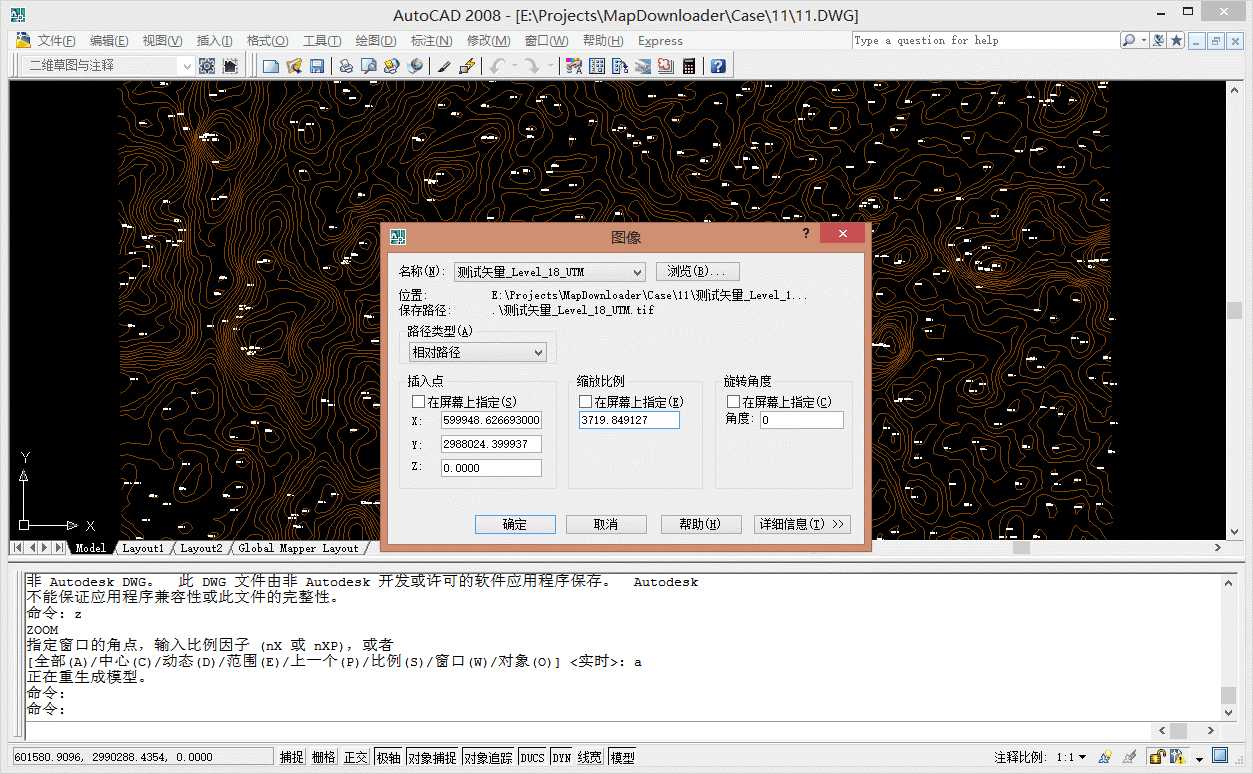

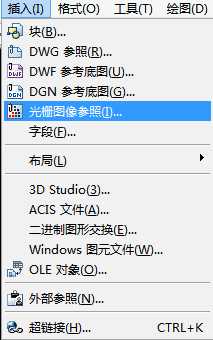

再通過菜單欄插入->光柵圖像參照

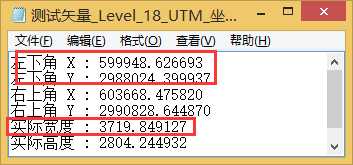

打開文件，可以看到如下信息。

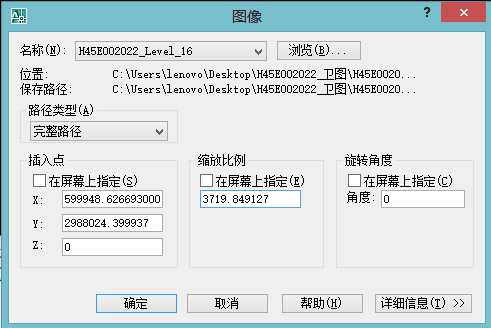

將左下角X,填入到CAD插入點X, 將左下角Y,填入到CAD插入點Y,將實際寬度填到CAD縮放比例。

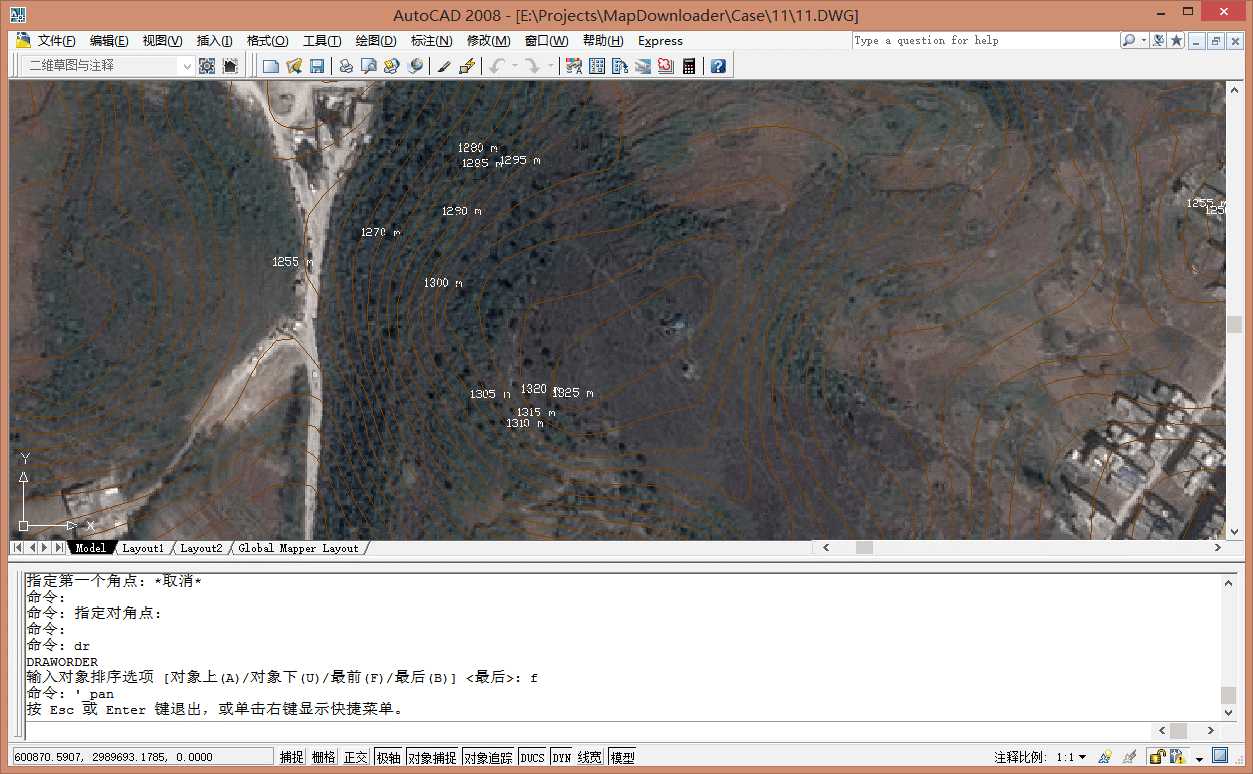

設置完成點擊確定按鈕即完成矢量等高線和影像文件的加載。
