視頻教程：如何選擇中央子午線或者分度帶
BIGEMAP GIS Office高程數據主要特點：
全球范圍 | 簡單易容 | 快速處理、高效生成等高線 |
| 等高線可編輯 矢量化 柵格化 | 支持AutoCAD/南方CASS （DXF、DWG、DAT） | 支持三維(STL) (二維/三維多段線) |
支持多格式轉換 (kml/kmz/shp/dxf/txt等) | 支持投影轉換(CGCS2000、Xi'an80,Beijing54,WGS84) | 支持專題圖層制作 |
高程點數據轉成南方CASS的DAT格式(教程)
DEM(高程)的應用（坡度坡向、提等高線、可視性分析、地形剖面）
第一步：需要的工具
1. BIGEMPA GIS Office 下載地址：http://download.bigemap.com/bmsetup.rar
第二步驟：通過BIGEMAP GIS Office獲取高程數據

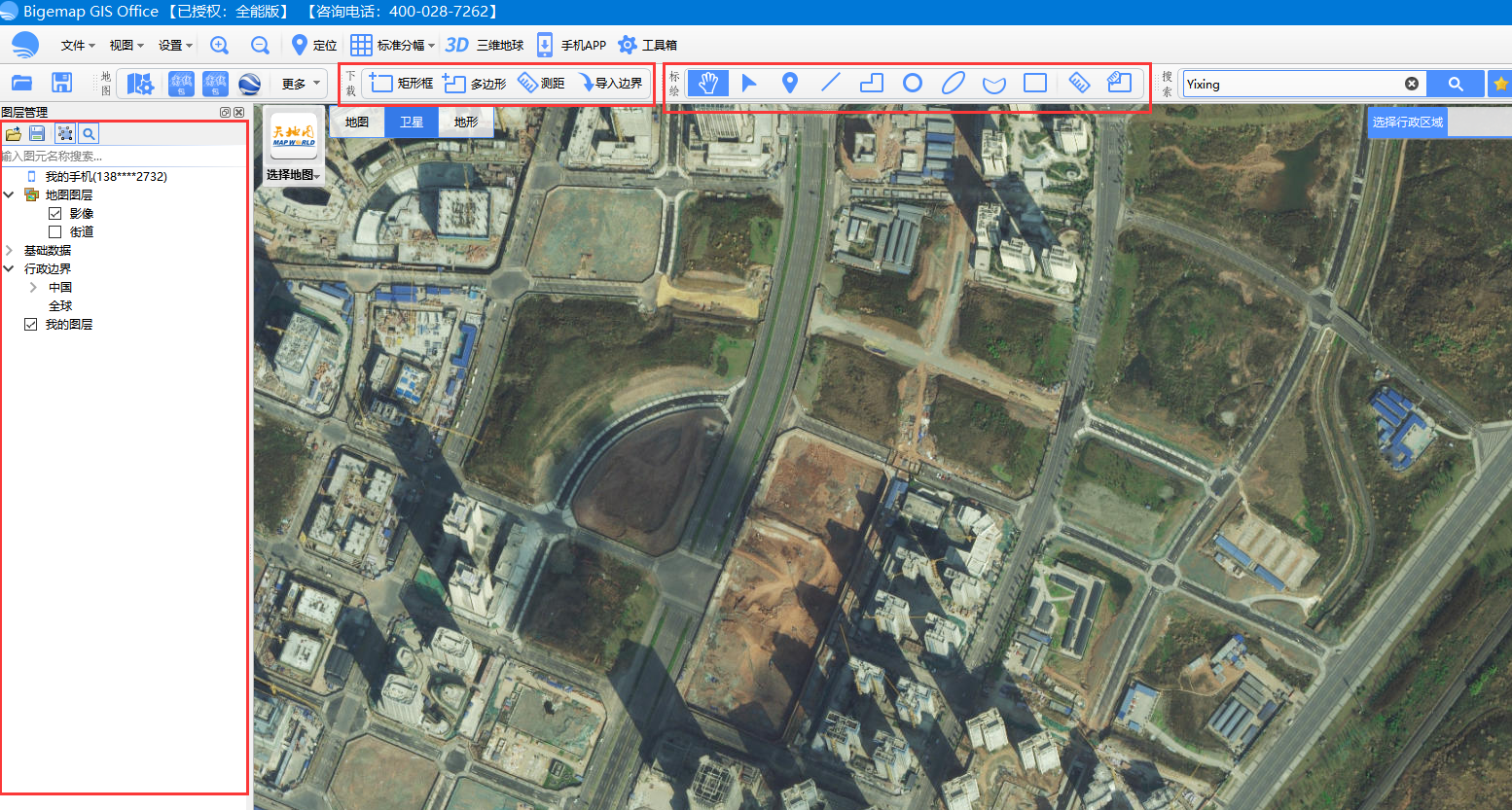

1. 啟動BIGEMAP GIS Office軟件，如下圖所示：
2. 選在你要的區域，雙擊下載，如下圖所示：

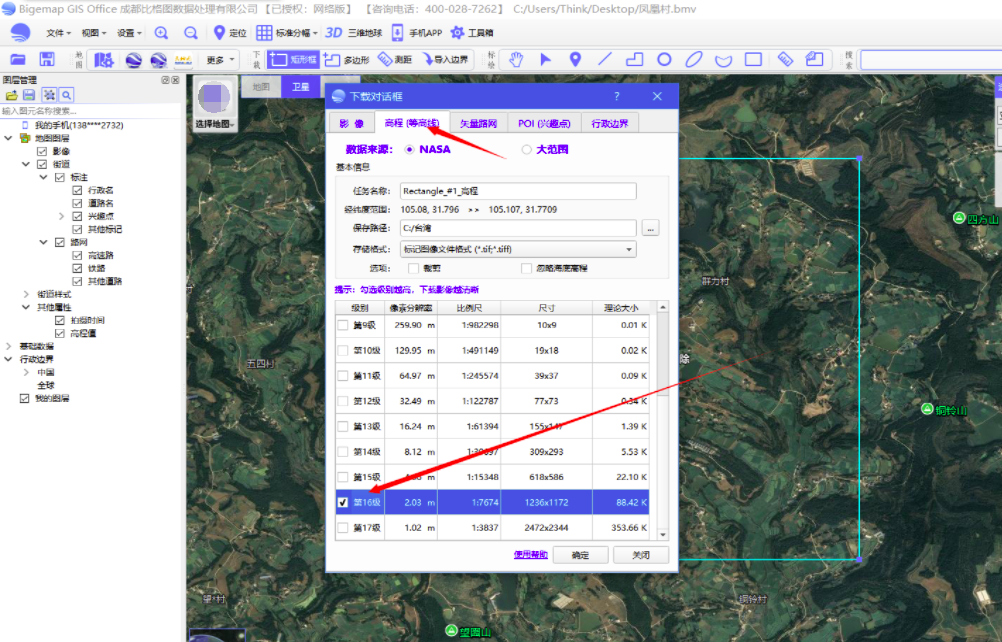

3. 選擇下載的級別，建議盡量下載16級的，16級為最好級別。如果16級不能勾選，請選擇下載小一點的范圍，高程為矢量數據，超過20M大小，一般電腦都很難處理生成的等高線。下載之后的數據為tiff格式，實際為dem高程數據。

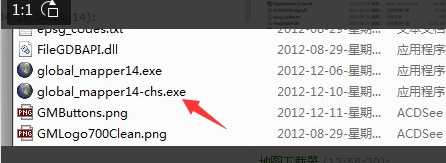

4. 啟動安裝好的Global Mapper軟件，啟動中文版在安裝好的目錄下有個chs或則chinese的啟動圖標，如下圖所示：

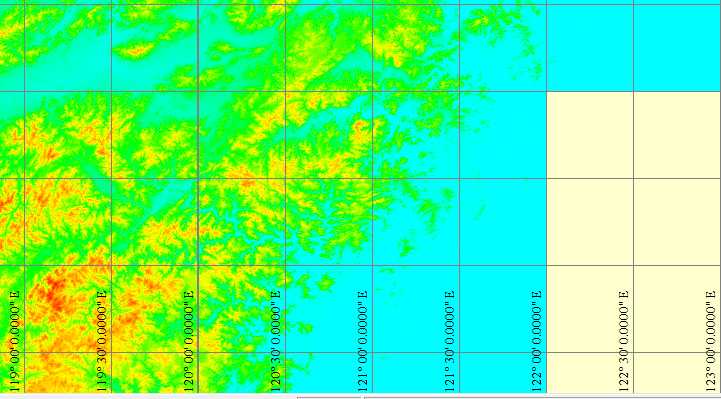

5. 將下載好的高程數據（下載目錄下的后綴為tiff格式）拖入到global mapper中，如下圖所示：

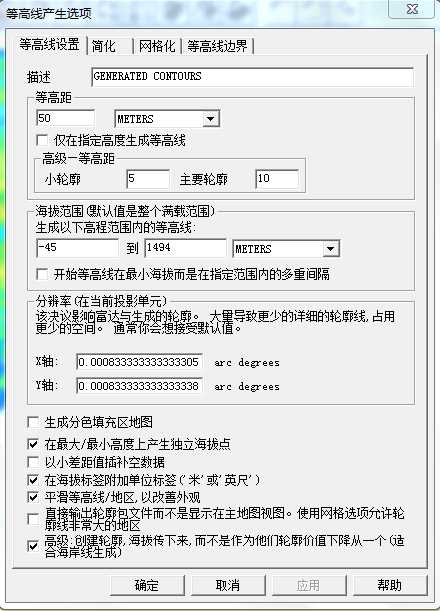

6. 生成等高線，在global mapper中選擇【分析】->【生成等高線】，彈出如下對話框：
從上往下，等高距可以任意設置，一般情況我們?cè)O(shè)置為10，即10米等高線，設置登高線越小，對電腦的配置要求越高，生成的時間也越長。

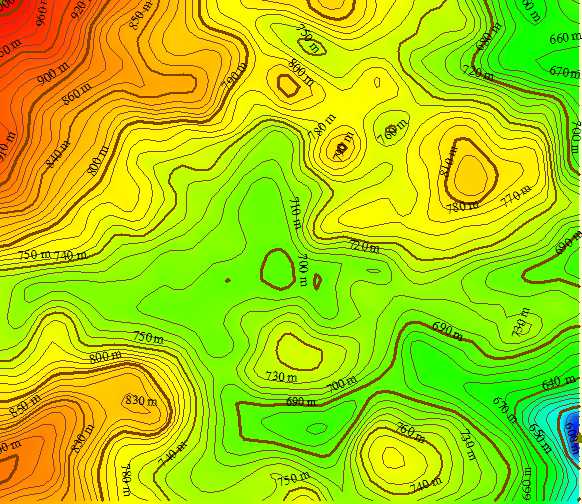

點確定后，要等一會，電腦越差的時間越長。完了后你看到的是一團顏色，把他放大，如下圖所示：

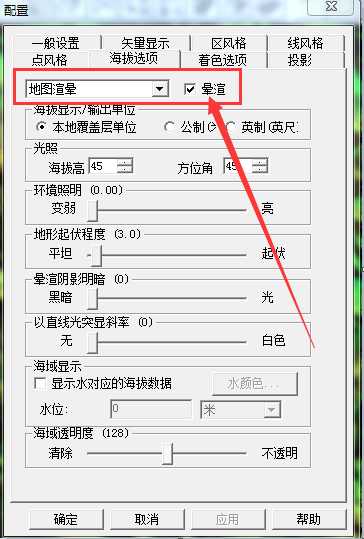

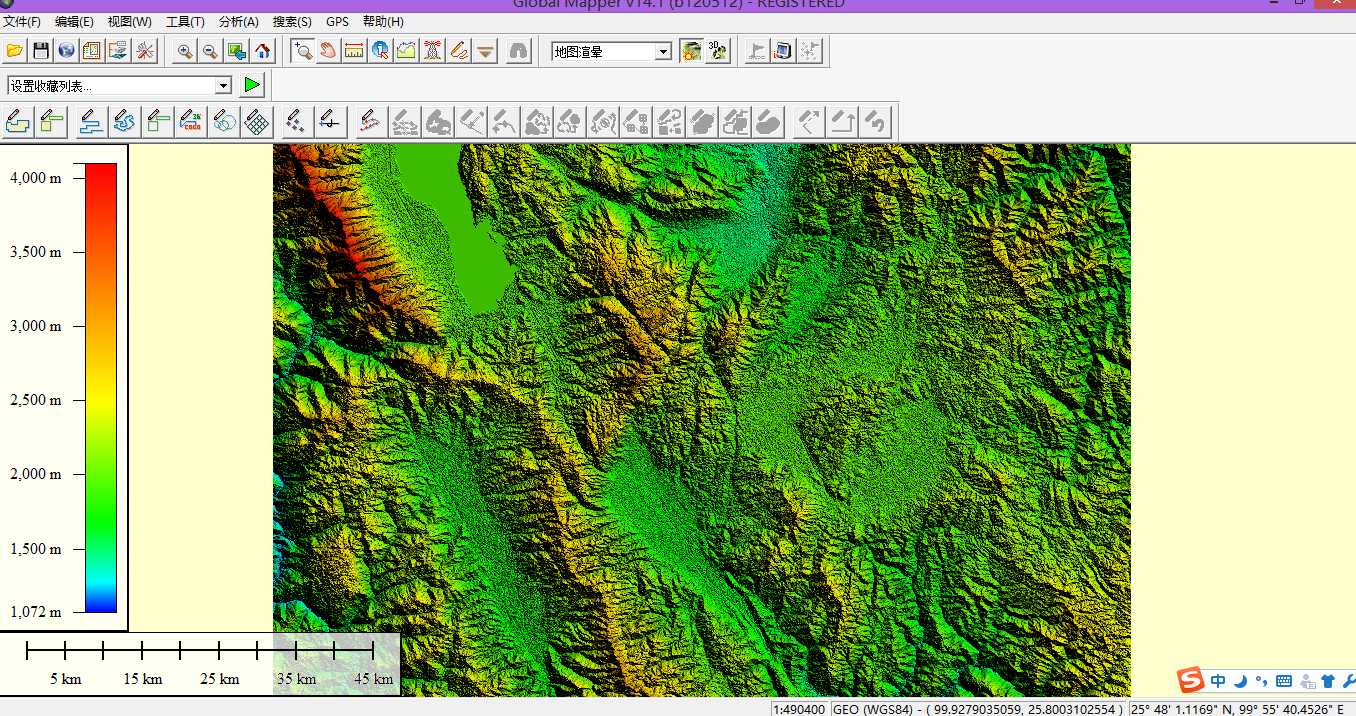

也可以生成3D地形效果：選擇【工具】->【設置】如下圖所示：

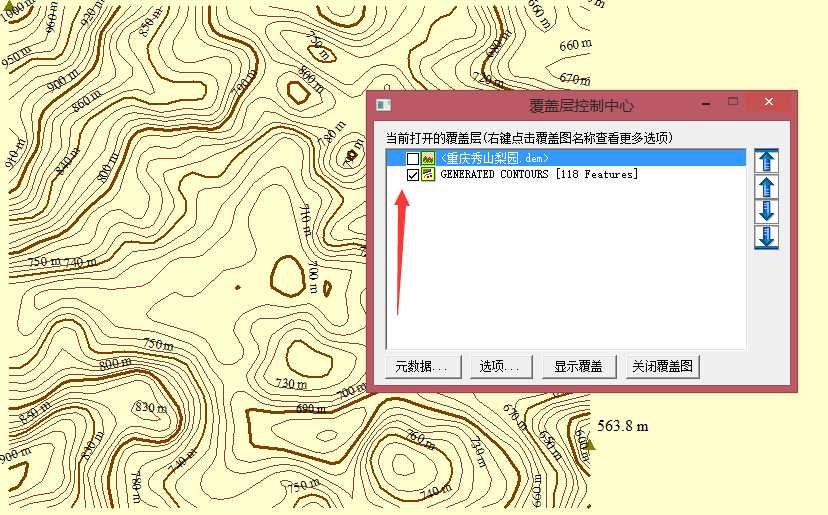

還可以去掉背景，只留下等高線：選擇【工具】->【控制中心】，彈出如下對話框：
上圖中，把你不需要顯示的圖層勾去掉即可。
7. 等高線如何做投影轉換(生成xi'an80，Beijing54)
高程數據下載的默認坐標系是WGS84坐標系，由于在我國的GIS應用中經常會用到xi'an80，Beijing54坐標系，因此，特別講出如何對投影進行相應的轉換。

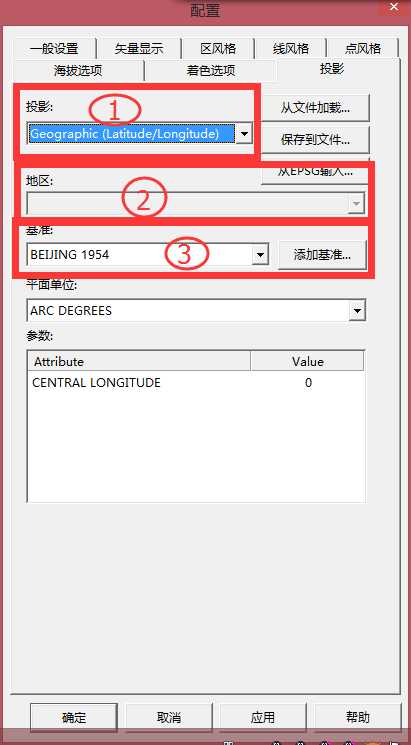

選擇：【工具】->【設置】，選擇里面的【投影】，如下圖所示：
由于xi'an80或者beijing54都是國家保密坐標系，在各地的測繪局或者國土部門都保留著轉換用的7參數或者3參數，由于我們不能提供參數，因此選擇通過分度帶來轉換投影，分度帶分為3度帶和6度帶，均可以實現轉換。【如何選擇分度帶】
上圖①中是選擇分度帶，可選在3度帶：
；也可以選擇6度帶：
；

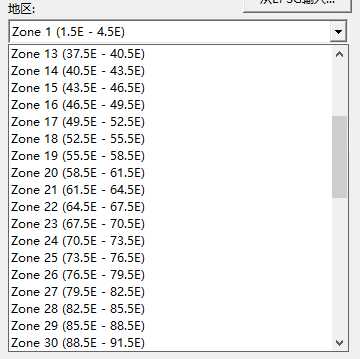

上圖②中是選擇要轉換區域的對應分度帶的帶號，如下圖：
上圖③是選擇要轉換的目標投影，可以選xi'an80
;也可以選擇beijing54
；
選擇好以上步驟之后，點擊確定，完成投影轉換，這時候看到的，或則要輸出保存的都是你的投影變換之后的坐標系了。

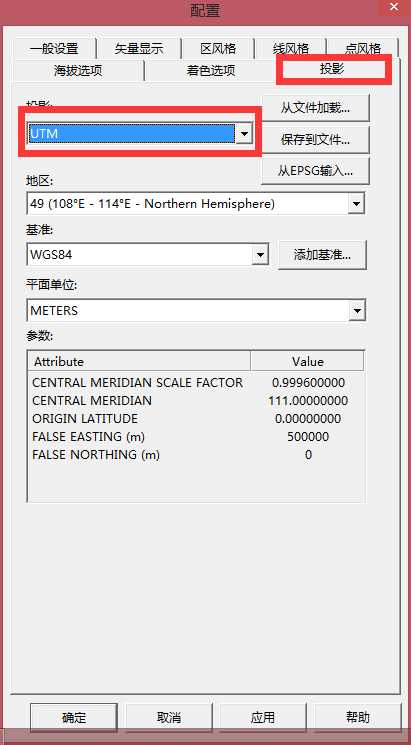

8 . 網格顯示，由于下載的高程數據默認的是經緯度坐標，網格需要將投影轉成xi'an80或者beijing54以大地坐標系的方式來顯示網格【投影轉換】；如果要用WGS84，則直接選擇UTM，在選擇對應的【分度帶】；即變成XY坐標，單位為米。選擇：【工具】->【設置】，選擇里面的投影，選擇【UTM】，如下圖所示：

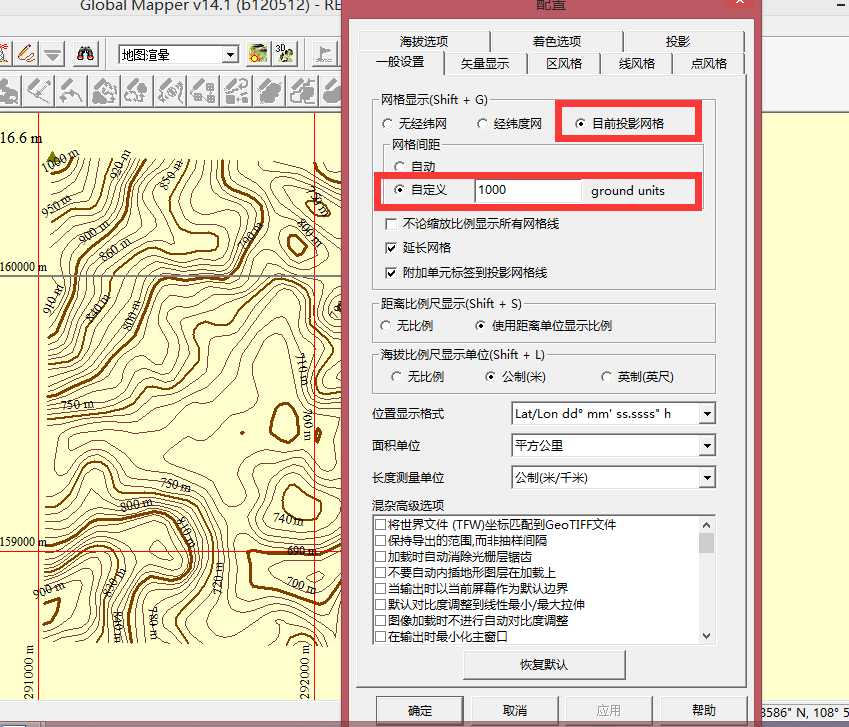

點【確定】，然后在選擇【工具】-》【設置】-【一般設置】如下圖：
選擇“目前投影網格”，并在“網格間距”中選擇“定制”“1000”的地面單位。這代表圖上一方格長寬皆是1000米（由于地球的不規則形狀，UTM方格并不是嚴格意義的正方形，只是近似正方形，但不影響使用，它的優點是非常方便估算兩點間的距離和定位，不需要借助比例尺進行計算），你也可以選擇用坐標網格，那么他標的就是坐標了。這樣，也可以很快地知道現在看的是哪里，如下圖：
11. 設置顯示比例尺：選擇【視圖】-》【按比例縮放】，輸入10000（即表示按照1：10000 的比例尺顯示）如下圖：

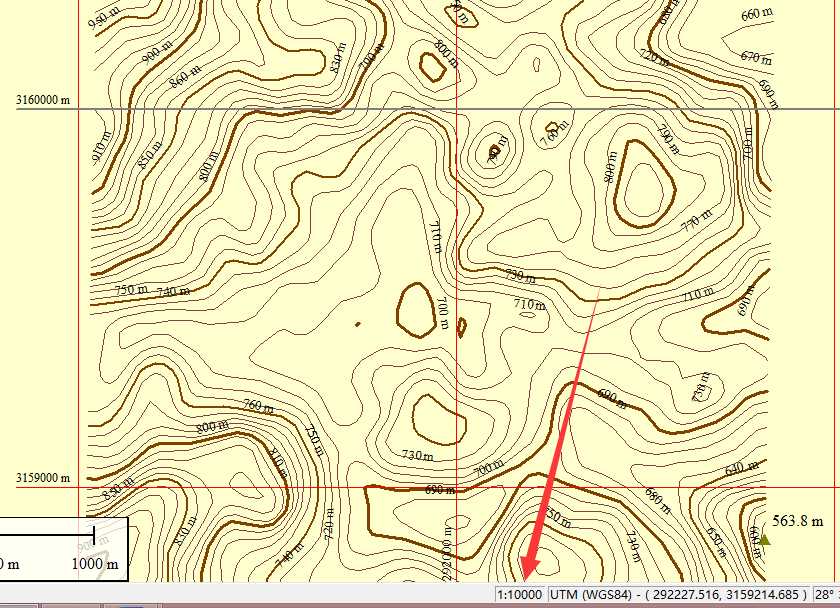

如下圖顯示為1：10000

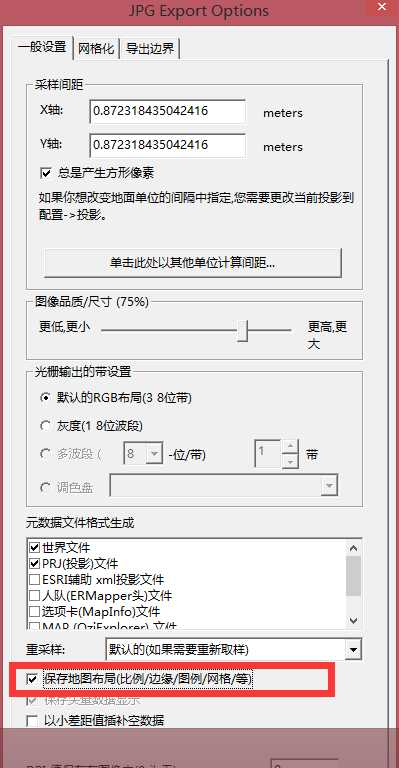

保存此比例尺的圖像用作打印：選擇【文件】-》【輸出】-》【輸出光柵/圖像格式】，選擇你要的格式，點擊【確定】，如下圖：
勾選紅色框選地方，保存即是按照設定的比例尺保存的大小。
11. 導出CAD格式矢量等高線 DXF格式、DWG 格式

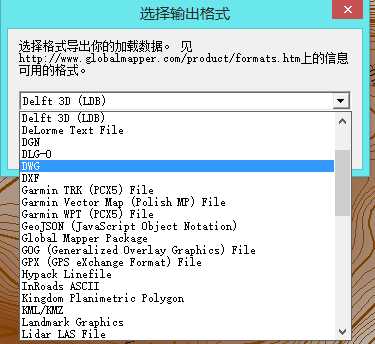

選擇【文件】à【輸出】à【輸出矢量格式】，如下圖:
選擇 DXF 或者 DWG 格式（二維多段線 / 三維多段線）； 點【確定】。
還可以輸出：kml、kmz、shp、stl等等常見的格式
同時， 選擇【文件】à【輸出】里面還有很多格式，包括dem,txt高程點，stl等等。
如需進行以上測試，可聯系客服人員索要數據（任意地方）
